内置多组中英文字库,支持信息动态刷新。广泛应用于工业现场、设备配套、车载显示、智能公交站牌和集群显示系统等领域的二次开发。
板载标配RS485串行接口,通讯距离≤1200米;
控制点数≤128*32点时,串口通讯的动态刷新间隔可达20ms;
涂敷UV三防胶,国标双85防护品级,防尘、防潮、防静电、防盐雾;
-40℃~80℃情况温度,3.5V-5.5V宽电压,7*24小时不绝电,≤0.3%故障率。
内置多组中英文字库,支持信息动态刷新。广泛应用于工业现场、设备配套、车载显示、智能公交站牌和集群显示系统等领域的二次开发。
板载标配RS485串行接口,通讯距离≤1200米;
控制点数≤128*32点时,串口通讯的动态刷新间隔可达20ms;
涂敷UV三防胶,国标双85防护品级,防尘、防潮、防静电、防盐雾;
-40℃~80℃情况温度,3.5V-5.5V宽电压,7*24小时不绝电,≤0.3%故障率。
订单热线:
0512-36912677/88/99

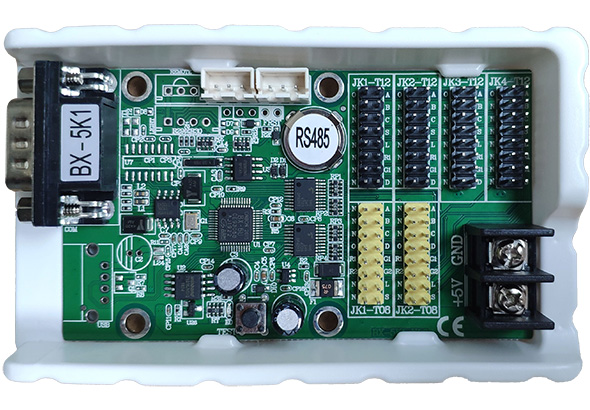

BX-5K1 /6K1字库控制器广泛应用于种种工业设备配套
切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》
1. 主要功效特性
提供通讯协议,专用于设备配套、扬尘在线、智慧停车、数字仓储屏,工业现场、车载显示、智能公交等;
内置多组中英文字库,支持多语种字库;
目前已支持中文、英文、俄文、阿拉伯文、希伯来语、法语、西班牙语、日语、缅甸语、维吾尔语、韩文、泰文、老挝文、藏文等14个语种字库。
出厂标配16*16中文和8*16英文字库,用户可自行制作下载48*64内的任意点阵各语种字库。
2. 主要产品和选型原则
⑴ BX-5K1 (RS232/RS485)
第一代字库控制器,应用最广泛。
仅支持单双色模组,仅支持中英文字库,仅支持串口通讯;
新版BX-5K1将于2022年9月批量下线,将在画面刷新率和数据实时更新方面同步6K1的性能。
⑵ BX-6K1 (RS232+RS485)和BX-6K1 (网+RS232+RS485)
第二代字库控制器,应用广泛。
支持多语种字库;
具备六代产品种种优势:
A.支持种种规格的单色、双基色、三基色LED显示模组
B.画面刷新率大幅提升,数据实时更新速率大幅提升,支持种种传感器能力大幅提升
C.支持全功效接口和全通讯接口;
D.隔离网络无效数据,适应忙碌庞大网络(含较多摄像头),通讯更稳定。
新版BX-6K1(RS232/RS485)选配板载wifi,将于2022年9月批量下线。
3. 性能稳定
⑴ -40℃~80℃情况温度,3.5V-5.5V宽电压,7*24小时不绝电,≤0.3%故障率;
⑵ 涂敷UV三防胶,国标双85防护品级,防尘、防潮、防静电、防盐雾;
⑶ 接纳塑壳托架包装,阻燃、环保、防静电、耐高温,直接上屏;
⑷ 通讯稳定不掉线。所有通讯接口和输入输出接口严格抗静电和抗浪涌设计。
4. 资质完备
⑴ 产品通过CE测试和认证,获得CE认证证书;
⑵ 产品的各项技术指标通过第三方机构检测并出具检测报告。切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》;
⑶ 产品控制软件通过专业软件评测中心测试并出具测试报告,获得相关的软件著作权。产品各项功效切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》;
⑷ 产品通过欧盟ROHS检测,并出具检测报告。
BX产品以焦点科技承继了大型LED集群显示系统和定制开发项目上的优势职位!
BX产品延续了汇彩网登录大厅“激情 立异 界说完美显示”的产品理念!
技术参数 | |
---|---|
产品状态 | 2012年12月投放市场,批量现货供应 |
控制点数 |
单色48K/双色24K点;宽度≤2048 |
显示模式 | 单色 2048*16 1536*32 1024*48 768*64 |
存储容量 | 2MByte |
节目数量 | 支持32个节目。特殊需求可定制扩展 |
区域数量 | 支持5个静态区+5个动态区。特殊需求可定制扩展 |
区域类型 | 静态区、动态区 |
字库文件 | 出厂标配16*16中文字库和8*16英文字库;用户可制作下载48*64内的任意点阵各语种字库 |
模组兼容性 | |
---|---|
适配模组 | 种种规格的单色、双基色LED显示模组 |
列驱动IC | 支持74HC595、通例恒流芯片、SM16188 |
行译码IC | 支持74HC138行译码和无译码模组 |
扫描类型 | 支持静态、1/2、1/4、1/8、1/16扫描,支持8列折行数据排列 |
板载接口 | |
---|---|
显示接口 | 2组T08+4组T12 |
通讯接口 |
RS485串行接口;串口波特率57600bit/s或9600bit/s |
传感器接口 |
板载标配温度传感器接口 |
重要功效 | |
---|---|
通讯功效 |
支持RS485通讯 |
节目播放控制 | 支持节目顺序播放、节目准时播放 |
准时开关功效 | 支持软件命令开关和准时自动开关屏幕 |
亮度调解功效 | 16级亮度调解,支持两种亮度调解模式:手动调亮、分时段自动调亮 |
?仄鞴π | 支持节目选择、画面锁定、亮度调解、屏幕开关机、屏幕测试 |
通例传感器功效 | 支持温度传感器的接入和显示 |
信息动态刷新 | 支持5个动态区域,支持信息实时更新 |
屏参速配功效 | 支持屏幕配置参数的生存与回读 |
任意排版功效 | 全能编辑器便捷支持蒙古文、希伯来文、阿拉伯文等任意排版规则,轻松实现横屏竖排 |
二次开发 | 提供通讯协议和LedshowZK测试软件,也提供C# 、JAVA、VB、C++整套的开发工具 |
系统升级和维护 | |
---|---|
固件升级功效 | 支持底层软件在线升级,极大便当了系统开发、维护和功效升级,
为客户有效节约本钱,降低项目危害; |
电气参数 |
|
---|---|
事情电压 |
5V(3.5V-5.5V宽事情电压) 切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》,C级达标 |
额定功率 | ≤2W |
情况适应性 |
|
---|---|
情况温度 |
情况温度-40℃~80℃稳定事情 切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》,C级达标 |
防盐雾品级 |
满足海边500米使用情况要求 切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》,C级达标 |
电磁兼容性 |
|
---|---|
无线电骚扰 |
对控制器的电源端子、网口和串口进行无线电骚扰检测 切合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机电磁兼容第一部分发射要求》界说的骚扰限值 |
静电放电抗扰度 |
对控制器的网口、串口、USB口、传感器接口、I/O控制接口进行浪涌攻击检测 |
浪涌攻击抗扰度 |
对控制器的电源端子和网口进行浪涌攻击检测 通过《GB/T 17626.5-2019 电磁兼容试验和丈量技术浪涌(攻击)抗扰度试验》试验品级4级,测试电压4KV的测试 |
文件名称 | 技术说明 | 下载次数 | 下载 | 网盘下载 |
---|---|---|---|---|
LedSuite APP 简单使用教程
版本号:20231116 |
5110 | |||
多屏幕模式教程
版本号:20231205 |
1878 | |||
单屏模式和多屏模式屏幕设置教程
版本号:20231205 |
3579 |
