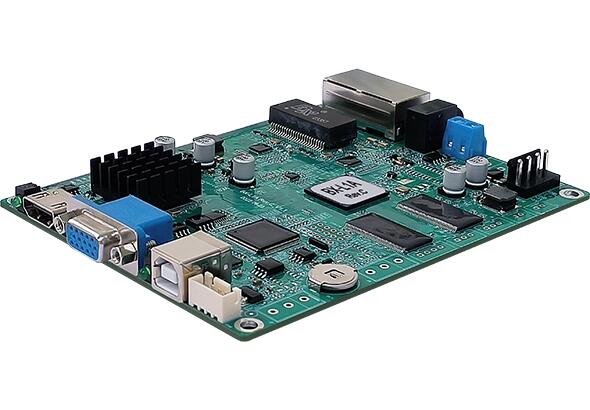

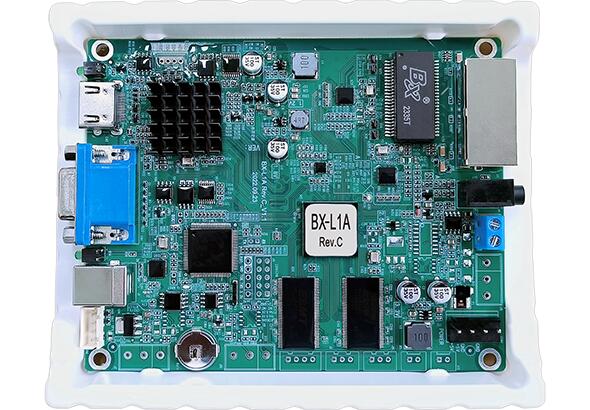

BX-L1A视频控制器

BX-L1A是一款板卡型的视频控制器。板载HDMI输入接口和VGA输入接口,其功效和性能指标相当于OVP-L1X,便当在LED显示屏内(狭小空间规模)与种种安卓盒子、智慧网关、工业主板等配套应用。

支持视频缩放 ;

支持HDMI视频输入或VGA信号输入 ;

2千兆网口输出,最大带载131万像素@60Hz ;宽度≤3840点,高度≤3840点 ;

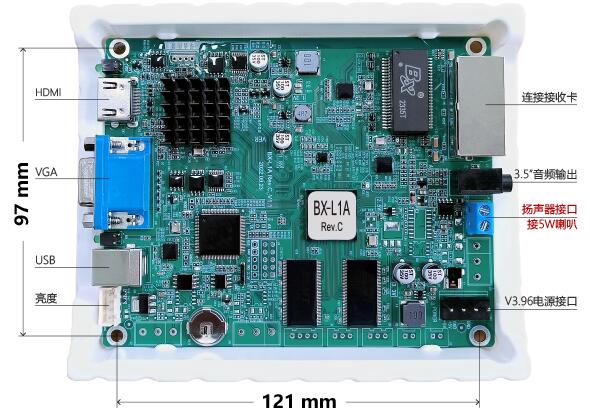

板载多种功效接口:HDMI输入+VGA输入+5W音频输出+USB配置+亮度传感器+RS485 ;

涂敷UV三防胶,国标双85防护品级,防尘、防潮、防静电、防盐雾 ;

-40℃~80℃情况温度,3.5V-5.5V宽电压,7*24小时不绝电,≤0.3%故障率。

订单热线:

0512-36912677/88/99



支持BX-V全系列接收卡和BX-VMF多功效卡
2千兆网口输出,最大带载131万像素@60Hz ;宽度≤3840点,高度≤3840点


 支持设备输出信号的开启和关闭 ;
支持自界说区分率 ;
支持点对点输入与输出 ;
支持对输入视频源画面进行截取、局部显示 ;
支持输入自适应信号源区分率 ;
支持输出自适应显示屏参数配置 ;
支持快捷灵活的色温调理 ;
支持输出信号热备份 ;
可预存8种用户模式供用户快速挪用 ;
支持底层软件和FPGA固件在线升级,极大便当了系统开发、维护和功效升级。

视频输入:支持HDMI视频信号输入和VGA信号输入,支持输入、输出区分率任意设置
音频输入:支持HDMI输入音频信号
音频输出:支持两种模式的音频输出。一种是通过板载5W音频输出接口,其中2芯端子支持外地5W喇叭直接接入,3.5mm音频接口支持外地功放接入 ;
                 另一种是通过千兆网线同步传输声音信号至远端屏幕,通过多功效卡的音频输出信号接入功放。
扩展功效:板载5W音频输出接口和亮度传感器接口,在诸多应用场景中,可省去多功效卡,精简系统,降低本钱。
                 板载RS485接口(选配),便于前端设备对后级显示屏进行亮度调理、播放画面控制、开机/关机等进行命令操控。

涂敷UV三防胶,国标双85防护品级,防尘、防潮、防静电、防盐雾 ;
-40℃~80℃情况温度,3.5V-5.5V宽电压,7*24小时不绝电,≤0.3%故障率。



视频输入源
HDMI×1 VESA标准:1920x1080@60Hz向下兼容,HDMI 1.4
VGA×1 VESA标准:UXGA@60Hz向下兼容



视频输出端口
NET×2

2千兆网口输出,通过网线连接LED显示屏,直连接收卡 ;

最大带载131万像素,宽度≤3840,高度≤2500 ;



音频输入输出端口
HDMI音频 HDMI视频输入内嵌
AUDIO_OUT 板载5W音频输出接口,其中2芯端子支持外地5W喇叭直接接入,3.5mm音频接口支持外地功放接入



控制接口
COM

USB控制接口

RS485/ RS232 RS485接口(可选配为RS232接口)



重要功效
通讯功效 支持串口通讯,完成相关参数设置和功效配置,完成对LED显示屏的参数设置
画面截取功效

支持对输入视频源画面进行截取、局部显示

点对点功效 支持点对点信号输出模式的开启和关闭
亮度调解 支持100级亮度调解
EDID设置 支持HDMI、VGA信号自界说输入区分率
VGA校正 支持VGA调解和VGA ADC校正
输出控制 支持输出信号的开启和关闭
色温调理

预设自然、偏暖、偏冷三种显示效果,用户亦可自界说色温

用户模式 支持预存≤8个用户模式,支持便捷的场景切换
热备份功效

支持输出画面热备份功效

工厂复位

支持恢复出厂设置



系统升级和维护
固件升级功效

支持底层软件和FPGA固件在线升级,极大便当了系统开发、维护和功效升级,

为客户有效节约本钱,降低项目危害



电气参数
事情电压

5V(3.5V~5.5V宽事情电压)

切合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》,C级达标

最大功率 ≤10W



情况适应性

情况温度

情况温度-40℃~80℃稳定事情

切合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》,C级达标

防盐雾品级

满足海边500米使用情况要求

切合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》,C级达标



电磁兼容性

无线电骚扰

对LED控制器的电源端子、网口和串口进行无线电骚扰检测

切合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机电磁兼容第一部分发射要求》界说的骚扰限值

静电放电抗扰度

对接收卡的电源端子和网口进行静电放电抗扰度检测
通过《GB/T 17626.2-2018 电磁兼容 试验和丈量技术 静电放电抗扰度试验》试验品级4级,接触放电8KV的测试

浪涌攻击抗扰度

对LED控制器的电源端子和网口进行浪涌攻击检测

通过《GB/T 17626.5-2019 电磁兼容试验和丈量技术浪涌(攻击)抗扰度试验》试验品级4级,测试电压4KV的测试



品质包管

品质标准

7*24小时不绝电,故障率≤0.3%

结构防护

精制塑壳托架,满足绝缘、防腐、防静电、耐崎岖温、阻燃、环保等要求,直接上屏装置

外貌防护 所有元器件外貌涂覆UV三防胶,国标双85防护品级,防尘、防潮、防静电、防盐雾
